기기 담당자가 Bio-TEM, CS-TEM, LV-SEM, FIB 를 함께 맡고 있으니, 기기 예약시 전화(062-530-1377)로 담당자와 일정 조정후 예약해 주시기 바랍니다.
실체현미경 이미지는 스마트 고해상도 실체현미경
(링크: http://ccrf.jnu.ac.kr/gwangju/EquipView.asp?EquipID=131 )으로 신청해서 사용하시는 것을 추천드립니다.
스마트 고해상도 실체현미경이 고배율 이미지 구현, 분해능 우수, 3D 이미지 구현 등이 가능합니다.
사전협의없이 임으로 신청시 예약시간이 변경될 수 있습니다. GFP(그린)파장 영역만 가능하며 형광이 아주 강하게 많이 있어야 관찰할 수 있습니다.
결제신청을 하시면 마이페이지내에서 사용내역에 대한 청구서, 견적서, 명세서, 결과서를 발급받으실 수 있습니다.
청구서 및 증빙서류 발급안내
1. 결제신청하기
마이페이지 ▶ 결제하기(신청) ▶ 신청할 내역 선택 ▶ 결제신청
2. 발급문서확인
마이페이지 ▶ 발급문서내역 ▶ 결제완료 및 신청한 내역에 대한 문서발급

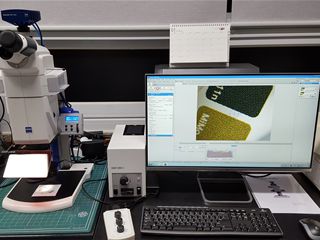

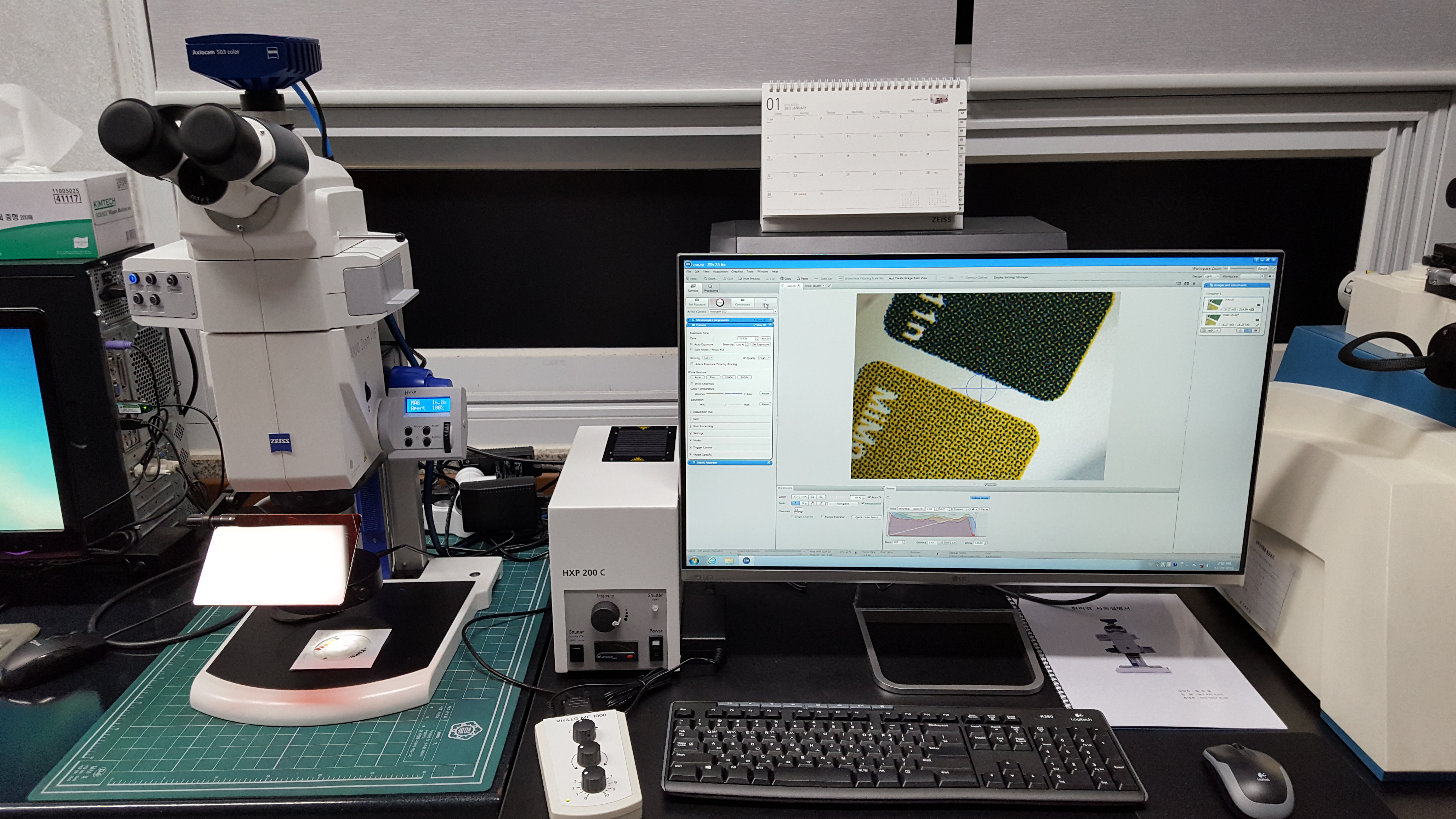

구성

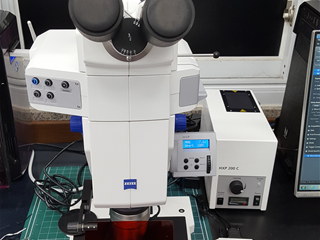

1) 실체현미경 본체 1SET
- 본체
- 본체 제어장치
- 삼안경통 15°
- 접안렌즈 PL 10x/23 Br. foc.
- 본체 고정용 마운트
- 대물렌즈 1.0x/0.25 FWD 60mm
- 조동 및 미동나사용 컬럼 350mm
- 반사용 스탠드
- 먼지덮개
2) 형광장치 1SET

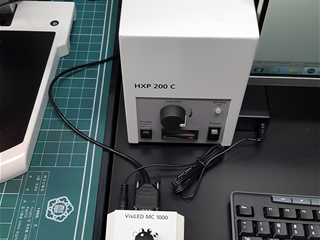

- 200W 형광광원
- GFP용 필터
3) 반사용 LED 광원 장치 Ͱ1SET
- Ring type
- Controller
3) 이미지 촬영 장치 1SET
- 카메라 아답타 0.63배
- 현미경 전용 카메라15,841,250
- 이미지 분석용 하드웨어

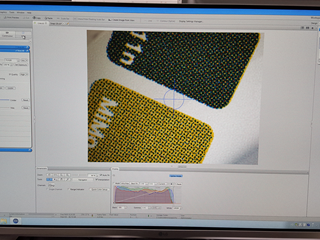

- 실체현미경에 고효율 렌즈를 적용하여 고해상도 이미지를 얻을 수 있을 뿐만 아니라 형광모듈을 탑재하여 고해상도의 형광이미지 촬영가능.
- 수분이 많은 시료와 시료 본연의 형태와 색상을 관찰할 수 있고, 형광시료의 실체이미지 상에서 분포를 확인할 수 있으며, 전자현미경의 전처리 확인 장비로 활용할 수도 있어 거의 모든 의학, 생물학 등을 비롯한 이공계 분야에서 활용 가능함.
- 16x 줌과 함께 높은 개구수와 넓은 작동 거리의 이점이 결합됨. 중저 배율에서도 최대 두 배 높은 분해능을 얻을 수 있으며, 몇 번의 동작만으로 전체 요소의 이미지가 만들어짐.
- 광학현미경의 10배 렌즈의 NA값이 0.25정도인데 이 현미경은 7배~112배까지 변환하면서 광학현미경 10배 렌즈와 유사한 해상도를 가지고 있음. 기존의 실체현미경보다 약 2.5배 이상의 선명하고 고화질의 이미지를 촬영할 수 있음.
