※ 예약시 전화로 담당자와 일정 조정후 예약해 주시기바랍니다.
사전협의없이 임의로 신청시 예약시간이 변경될 수 있습니다.
현재 스마트 고해상도 실체현미경은 직접사용자 전용으로 사용 가능합니다.
사용을 원하시는 분은 기기 담당자 전화 / 담당자 메일(jylee90@jnu.ac.kr)로 문의후
기기 사용 신청을 하여 주시기 바랍니다.
* 매주 수요일 오전은 공실관 회의가 있으니 오후 예약만 가능합니다. 일정 참고 부탁드립니다.
- 기존 일반적인 실체(해부)현미경이 40배 배율까지 관찰 가능한 것을 쉽게 장착이 가능한 다양한 배율의 광학 렌즈를 이용하여 1~2,000배까지 고배율로 관찰 가능

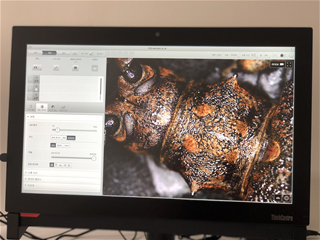

- 기존 실체현미경의 초점이 맞지 않은 부분의 상이 흐린 것을 극복하기 위해 Confocal과 같이 높이 별로 초점이 맞는 최적의 이미지를 얻고, 이를 거의 실시간으로 프로그램을 이용하여 시료 전체의 초점이 맞는 최상의 이미지 구현
- 2D 와 3D로 조직의 표면구조를 관찰하고 원하는 부위의 높이, 길이 등 분석이 빠르고 쉬움
- 배율 변환, 스테이지, 조명이 모두 자동으로 조절되는 장비이며, 각도조절이 가능하여 다양한 각도에서 시료 관찰에 용이
- LED 동축 조명을 시료에 조명함으로써 시료에 damage 없이 관찰이 가능
- ZEISS사의 Confocal, FE-SEM 등과 스테이지 좌표 연동을 통해 시료의 위치 식별 용이

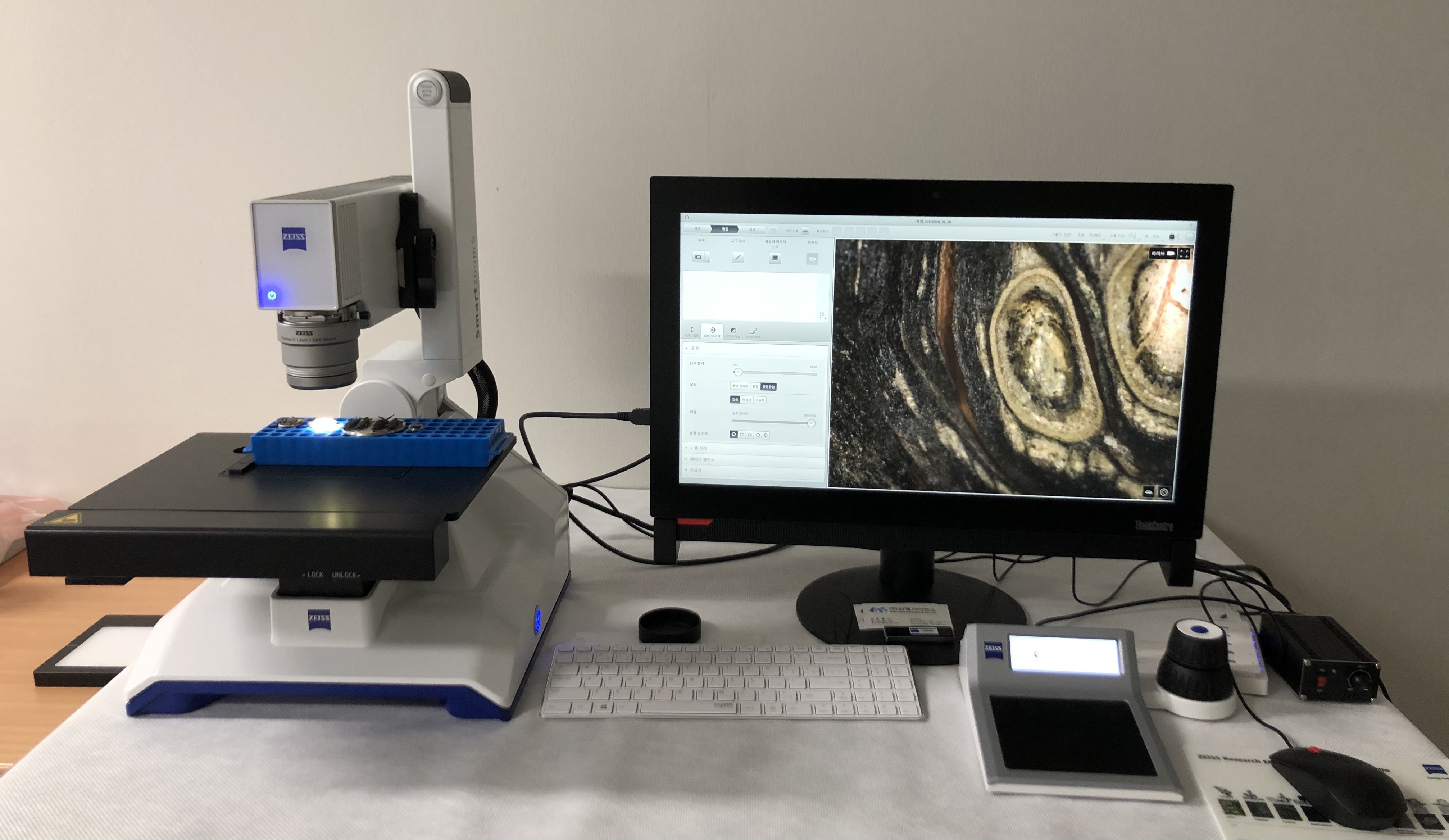

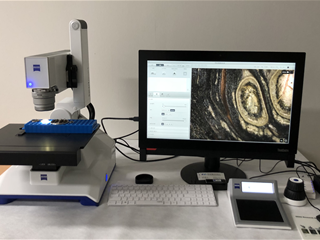

구성
1) 주 장비
가. 광학 엔진
- 광학 줌 : 전동식 10배 줌 이상, 줌 범위(0.5배 ~ 5배, 5000단계)
- 현미경 카메라 : CMOS, 1인치. 최대 화소 수(18 Mega pixels), 실시간 영상 프레임 속도 최대 30fps

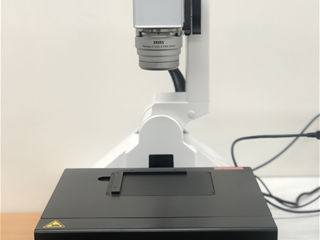

나. 스탠드 : 좌우 ±45도 각도 조절
다. 전동 스테이지 : 터치 스크린에서 2D 와 3D 로 시편 사이즈 측정가능
라. 일체형 컴퓨터와 측정 소프트웨어
- 영상 캡처 2D, 확장 심도, 3D(방법, 초점 심도, 3D 재구성)
- 스티칭(특별, 면적), 스티칭 + EDF, 스티칭 + 3D
- 영상 형식 : czi, 내보내기: czi, jpg, tif, png
- 전체 이미지 자동 초점, 부분 구역 이미지 자동 초점, 자동 초점 추적 기능
- 조명 : 동축 명시야, 환형광원, 혼합 모드 중 선택 가능
- 조명 비율 조절 가능 하여 최상의 이미지 획득이 가능
- 분할 환형 광원 : LED 조명의 5가지 종류의 밝기 모드
- 조명 자동 조절
- 3D 이미지 : 렌더링, 와이어 프레임, EDF 텍스처, 높이 텍스처, Z축 스케일링 표시
- 2D 도구 : 측정 도구(거리, 높이, 수직선, 수평선, 다중선, 연결 각도,분리 각도, 윤곽선, 원 반지름, 원 지름, 원간 거리, 기준점)
영역 표시 도구(원, 직사각형, 다각형, 윤곽선, 밝기)마킹 포인트 체크, 점과 영역을 전자현미경에서 좌표를 찾을 수 있음
- 3D 도구 : 거리, 부피, 각도, 프로 파일 (높이, 너비, 3점 각도, 4점 각도, 반지름, 지름, 거리, 평행성, 수직선, 마킹, 다중선)
- 스마트 도구, 면적 측정, 측정 작업 흐름도를 복제하여 사용 가능함, 표준 샘플 비교 기능

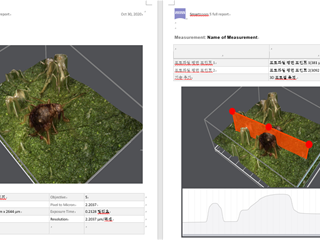

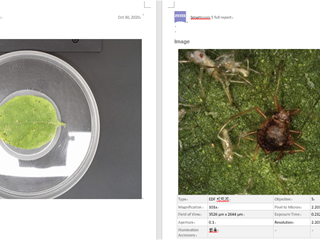

- 종합보고서 : MS Word, 한글 지원
마. 렌즈: 11x-112x(0.5x) , 34x-335x(1.6x), 101x-1010x(5x), 202x-2022x(10x)
2) 보조 장비
가. 제어장치
나. 좌표연동 홀더와 소프트웨어
