원리 및 기능
► 담당자(062-530-1368)와 전화상으로 일정 확인하신 후, 기기신청하여 주시기 바랍니다.
주의사항
-. 포맷된 대용량 USB 지참 부탁드립니다.(데이타 제공용도)
-. 감사 지적사항으로 분석료 납입 후 분석 데이타 제공 가능하오니 카드 지참 또는
납입 지연 사유서 업로드 부탁드립니다.

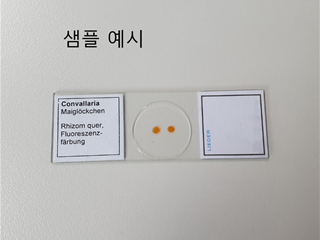

-. 시료는 0.17mm 두께의 cover glass 위에 있어야 합니다.
-. 굳는 mounting solution을 사용하거나, cover glass를 sealing해야 합니다.
-. Fluorescence dye 정보를 알려주십시오.
-. 샘플 제작에 필요한 기자재를 보유하고 있지 않습니다.
-. 본 분석실은 BSL-1 수준으로 운영되므로 BSL-2 이상 시료의 반입 및 분석은 허용되지 않습니다.
논문 기재시 관련 정보

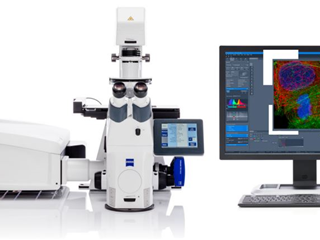

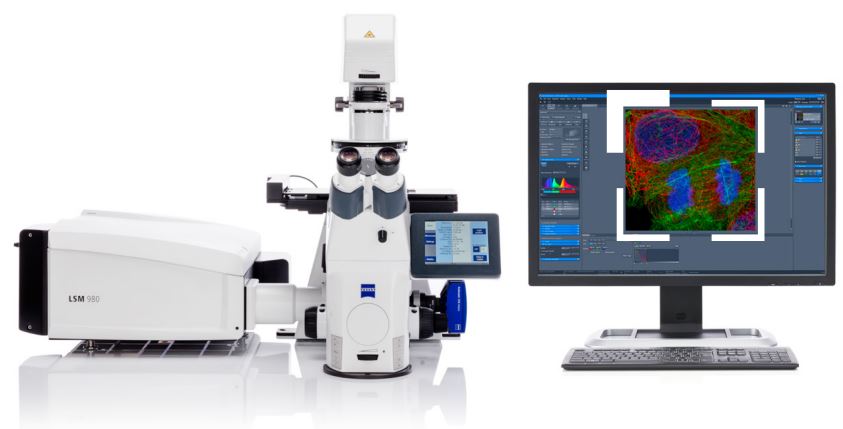

-. 품 명 : Confocal Laser Scanning Microscopes
-. 모 델 : Zeiss LSM 980 with Airyscan 2
-. 제작사 : Carl Zeiss Microscopy GmbH
-. 제조국 : Germany, Jena
공초점현미경은 레이저를 광원으로 형광을 이용한 광학현미경의 일종으로 시료를 형광염료로 염색 및 표지하여 조직이나 세포 내 구조물이나 소기관의 형태적 변화, 고분자, 섬유, 입자, 투과성 박막, 에멀전 등의 구조나 형태를 관찰한다. Blade, Ion Beam 및 Laser로 물리적 절단 없이 시료에서 발광되는 형광 빛을 이용하여, 광학 절단된 단면 이미지를 만들 수 있고 이를 조합하여 3D를 형상화할 수 있다.
기기활용
다양한 형광물질을 이용한 생체 내 특정 물질의 분포 관찰, 세포 등 형광으로 염색한 시료의 3차원 구조 및 미세 형태 분석에 유용하며 의학, 생물학, 생화학, 농생물학, 약학, 수의학, 공학 등의 연구에 더욱 빠르고 정확하며 신뢰할 수 있는 데이타를 제공할수 있다.
-. Protein, DNA, RNA를 Cell 단위 관찰
-. 동물실험, 조직을 이용한 실험에 특정한 Fluorescence dye 부착하여 여러 색을 한꺼번에 관찰
-. 기존의 공초점 현미경에서 관찰할 수 없던 미세한 구조를 초고해상도로 관찰
-. 일반적인 PMT보다 감도가 뛰어난 GaAsp Detector로 signal 낮은 형광 이미징 가능
-. 다양한 분석 지원으로 3D 입체적인 데이터 분석
사양
o Multi-confocal fluorescence 3channels with one GaAsP simultaneously 1 transmitted light channel.
o Hexagonal 32 GaAsP channels for additional fluorescent channel(super sensitive)
o Lasers
- Diode laser (405nm, 445nm, 488nm) 30mW
- DPSS laser (561nm) 25mW
- Diode laser (639nm) 25mW
o Objective
- Objective 5x/0.16, 10x/0.45, 20x/0.8
- Objective 40x/1.2 Water
- Objective 63x/1.4 Oil
o Super Resolution system
- 32 channels GaAsP detector : 4000 x 4000 pixels or more
- Super Resolution mode ; down to 120nm resolution is achieved in XY directions
- Super Resolution Speed ; Max 4.7frames/s
- Confocal mode ; 13frames/s in 512x512 pixel
o Scan Zoom : 0.6x to 40x, digitally variable in steps of 0.1 or better
o Scanning rotation : Free rotation (360°), in steps of 1° variable; free xy offset
o High Dynamic Range : 8-bit and 16bit
ZEISS_LSM-980 with Airyscan 2.pdf
