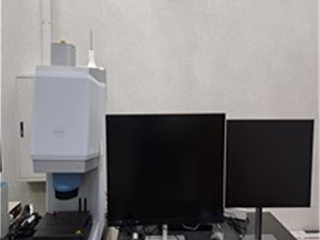

적외선 이미징 현미경은 마이크로 단위의 미세한 시료 측정을 위하여 개발된 장비로, 넓은 영역에 대한 적외선 스펙트럼을 빠르게 분석하여 화학적 및 물리적 정보를 확인 할 수 있다. 시료의 케미컬 특징을 이미지화 하여 화합물의 분포 및 입자 크기, 개수, 질량 등의 특성을 분석할 수 있다.

해양, 토양, 수질, 대기 중에 존재하는 미세플라스틱의 실태 조사 및 역학조사에 주로 활용되며, 시료의 코팅 표면 분석, 복합 재료의 조성 확인, 오염물질 식별, 다층 및 적증 구조 분석, 복합재료 및 포장의 화학적 조성 연구에 사용된다. 시료의 케미컬 특징을 이미지화 하여 화합물의 분포 및 입자 크기, 개수, 질량 등의 특성을 분석할 수 있다.

1) Objective: 8x, 32x by digital zooming

2) Microscope type : Standalone FT-IR Imaging microscope.

3) Measurement mode: Transmission, Reflection and ATR

4) Automation: Motorization of all moveable components.

5) ATR mode: Motorization of the ATR crystal by an encoded piezo drive

6) ATR Tip size: 100 µm

7) IR detector: TE-MCT and Focal Plane Array

   a. Thermo-electrically cooled MCT (TE-MCT) single-element detector

     - Does not require liquid nitrogen

     - sample size > 10 µm

   b. Focal Plane Array (FPA) multi-element detector

     - 32 x 32 element (total 1024 pixel)

8) Pixel resolution: 5 µm (ATR mode: 1.25 µm)

9) Scan Speed: 1024 spectra per 1.2 seconds @16 cm-1 resolution

   at 5 µm pixel, corresponds to >900 spectra/sec 1024 spectra per 2.2 seconds @ 4 cm-1

   at 5 µm pixel, corresponds to >550 spectra/sec

10) Digital camera: Fast CMOS, 5 M Pixel, USB3, QSXGA
