기기신청하실때, 분석조건 부분에 샘플 회수 여부 및 분석조건(액체, 분말, press pellet) 등을
기입해주시면 감사하겠습니다.
샘플 맡기실 때, 담당자 부재일 경우 4층 행정실(415호)에 맡겨주시길 바랍니다.
그리고 맡기실 때, 예약하신 교수님 성함을 메모 남겨주시면 감사하겠습니다.
Sample 관리 및 신청기간을 확인하기 위해서 기기신청을 해주시기 바랍니다.
(분석료 청구는 되지 않습니다.)
타기기 운용 및 샘플을 순서대로 분석을 하므로,
결과 값을 받는데 시간이 걸릴 수 있습니다.
XRF Sample 준비사항
1. 고체일 경우 (Bulk)
- 28mm~30mm지름 크기 정도로 polishing 및 cutting
2. 분말일 경우 (powder)
- powder 형태로 만들어서 주세요. (grinder가 없습니다.)
- 3~5g 정도의 양이 필요합니다.
- wax binder 첨가 후 pellet 형태로 제작 or only powder (담당자와 협의 후 선택)
3. 액체일 경우
- 5ml 정도의 양이 필요합니다.
- base정보가 필요하며 없을시, 비율정도만 측정이 됩니다.
담당자 일정으로 인하여 분석가능한 시간을 참고하시어 신청하시기 바랍니다.
분석가능시간 09:00~15:30이며, 16:00 이후에는 분석이 어려운 점 양해부탁드립니다.
16:00 이후 분석의뢰를 할 경우 담당자가 통보없이 일정을 변경하거나 취소할 수 있습니다.
가능한 예약 시간을 지켜 주시기 바랍니다.

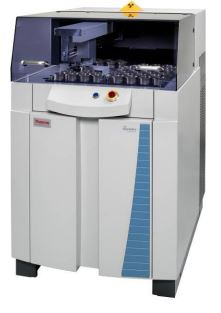

X-Ray Tube로부터 발생된 1차 연속X-선을 시료에 조사하여 시료의 조성 원소들 특유의 파장(특성 파장)을 관측하여 조성 성분의 종류(정성) 및 함량(정량)을 측정하는 기기로서 비파괴 분석 기법으로 고체, 분말 및 액체 시편의 원소 농도를 분석합니다.
샘플회수를 원하실 경우, 직접 방문하여 수령하시는 경우와 택배(착불)로 수령하시는 경우가 있습니다.
1. Main system
1) X-Ray Tube : 5GN+type Rh target with 50 micron window
2) 2500W Power supply ; 60kV max, or 100mA max
Line voltage variation : -15% to +10%, Stablilty <0.0001%
3) Goniometer ; 4 position programmable collimator changer
(0.15°, 0.4°, 1° and 2.5° angular admittance)
9 position crystal changer
Angular reproducibility : < 0.0001°
Maximum slewing speed : 4800° 2θ/min
Total angle range : 0 – 154°(FPC : 8-154°, SC : 0-120°)
Step scan range : 0.001° Max practical : 1.00°
Element range ：Be to Am
4) Detector ; 2 Detectors with secondary collimator
(Flow proportional counter, Scintillation)
5) Vacuum System ； Rotary pump
6) Cooling System ; Closed circuit deionized water-cooling system
(Liquid / Air) heat exchanger
7) 6 Position Beam Filter ; Al20, Al200, Al500, Al750, Cu250 filters
8) Be Anti-Drip Filter ; Protects X-ray tube window during sample loading/unloading
9) Helium for Liquids ; Liquids analusis kit including(LoadSafe design)
10) AX-09 Multilayer Crystal ; For analysis of N
11) AX-16C Multilayer Crystal ; For analysis of C
12) AX-BeB Multilayer Crystal ; For analysis of B and Be
13) Sample Changer : 64 positon, 1 urgent sample, Can be extended to 81 Cassettes.
14) Power Requirements : 4.9 kVA single phase
15) Dimensions & Weight： H 138cm, D 128 cm, W 84 cm, 630 kg
2. Software
1) OXSAS X-Ray Analytical Software
UNIQUANT Software package ; Standard-less analysis package for all types of samples
(Bulk, Liquid, Small with irregular shapes)
Concentration calcualtion for multi-element monolayer
Multi-layer structure included, Thickness calculation
2) Calibration of Oxide Calibration ; 24 certified samples and 7 setting-up samples.
3. Accessories
1) Preparation Machine ; Hercules 25T automatic Hydraulic Bench Press
Maximum pressure force of 25T
Microprocessor controlled
Regulated pressing time
35mm Die Set
2) Uninterruptible Power Supply
(Plant UPS-Inv1000P) Capacity : 15KVA
Input 380V 3PH, Output 220V 1PH
Back-up time : 30 min.
Size : 45 x 89 x 98 cm
